Hallo an alle, hab hier folgendes Problem
Geg. R1 = 100ohm, R2 = 500ohm, R3 = 200ohm, R4 = 200ohm, R5, 100ohm, R6 = 150ohm, R7 = 50ohm, R8 = 50ohm, U6 = 10v
Ges: U0 - U8, Igesamt, I1 - I8

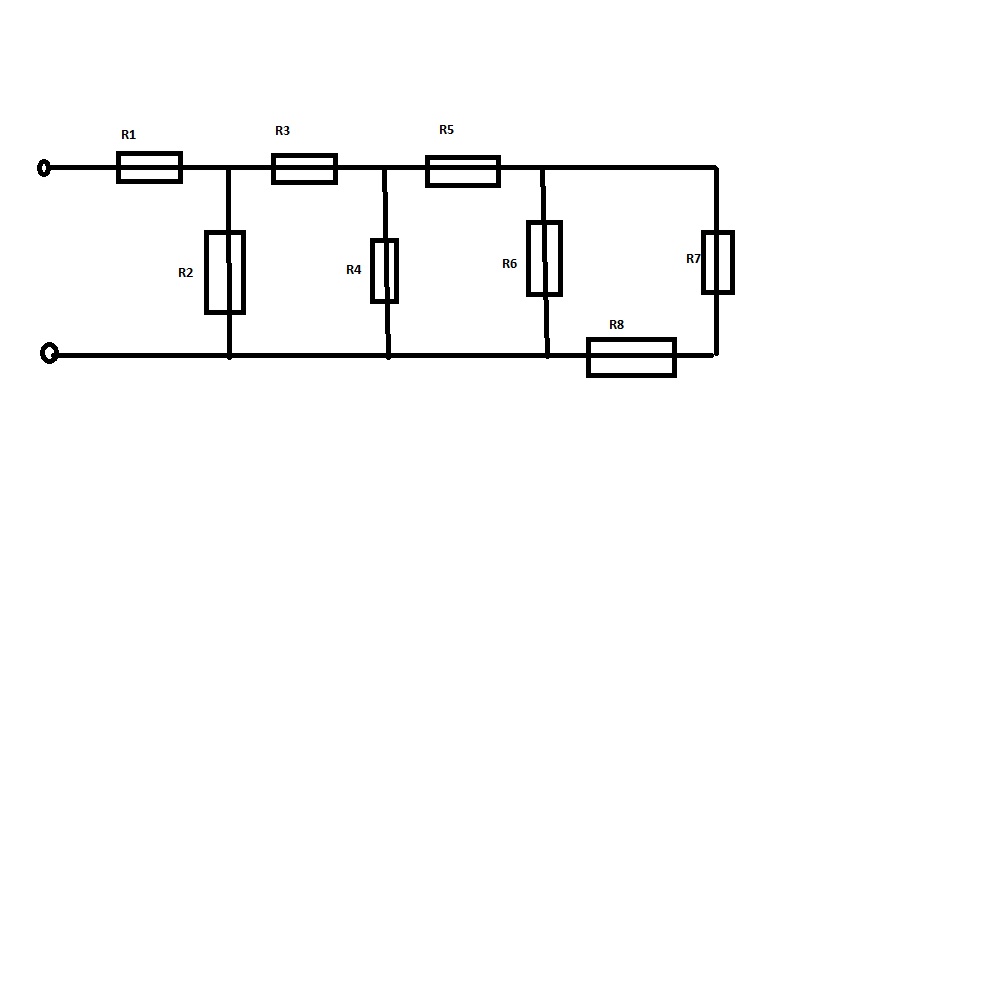

Das ist hier die Schaltung siehe Anhang:
Das hab ich bis jetzt schon berechnet:
R135 = 100ohm + 200ohm + 100ohm = 400ohm
R78 = 50ohm + 50ohm = 100ohm
1/R24678 = 1/500ohm + 1/200ohm + 1/150ohm + 1/100ohm = 42ohm
Rges = 400ohm + 42ohm = 442ohm
Ab da werd ich mir nicht mehr sicher:
U6 = U78 = U2 = U4 = U6 = 10V da Wiederstände parallel sind
R=U/I
I2=U2/R2 = 10v/500ohm = 0,02A
I4=U4/R4 = 10v/200ohm = 0,05A
I6=U6/R6 = 10v/150ohm = 0,067A
U6 = U7 + U8
I78=U/R
I78=10V/(50ohm + 50ohm) = 0,1A
I6 = 0,067A
I5 = I6 + I78 = 0,067A + 0,1A = 0,167A
U5 = R5 * I5 = U5 = 100ohm * 0,167A = 16,7V
U4 = U5 + U6
U4 = 16,7V + 10V
U4 = 26,7V
Soweit hab ich bis jetzt gerechnet. Bin mir aber nicht sicher!!!!
Das Problem ist, ich habe damals gelernt, dass in der Reihenschaltung der Strom IMMER gleich ist, und in der Parallelschaltung die Spannung gleich.
Jetzt sind diese verschachtelt! Am Anfang dachte ich, I1, I3, I5 sind gleich sowie U2, U4, U6, U7 (wobei i-was sagt mir, dass es U78 sein müsste)
Bitte um hilfe!
